pfSense WEB
Sécurisation du pfSense
Nous allons maintenant parametrer le pfSense à partir d’une interface web. Celle-ci a pour but de filtrer les différents paquets qui pourront transiter par ce routeur. Pour cela, n’importe quelle machine reliée au pfSense peut être utilisée. Ici nous avons le choisi ADM01.

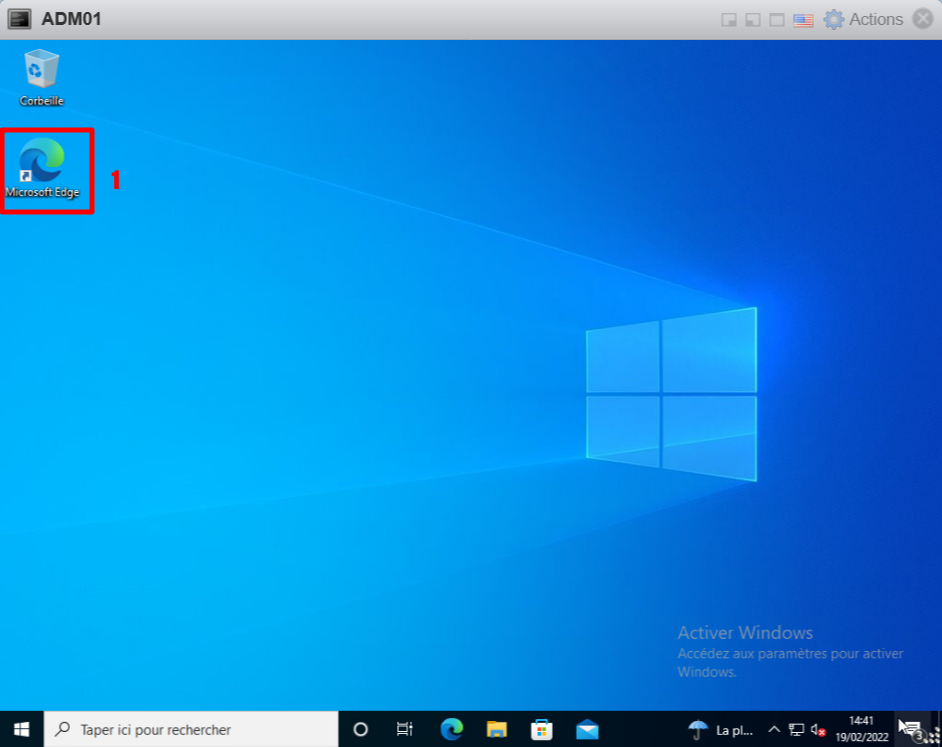

Ouvrir un navigateur web (1):

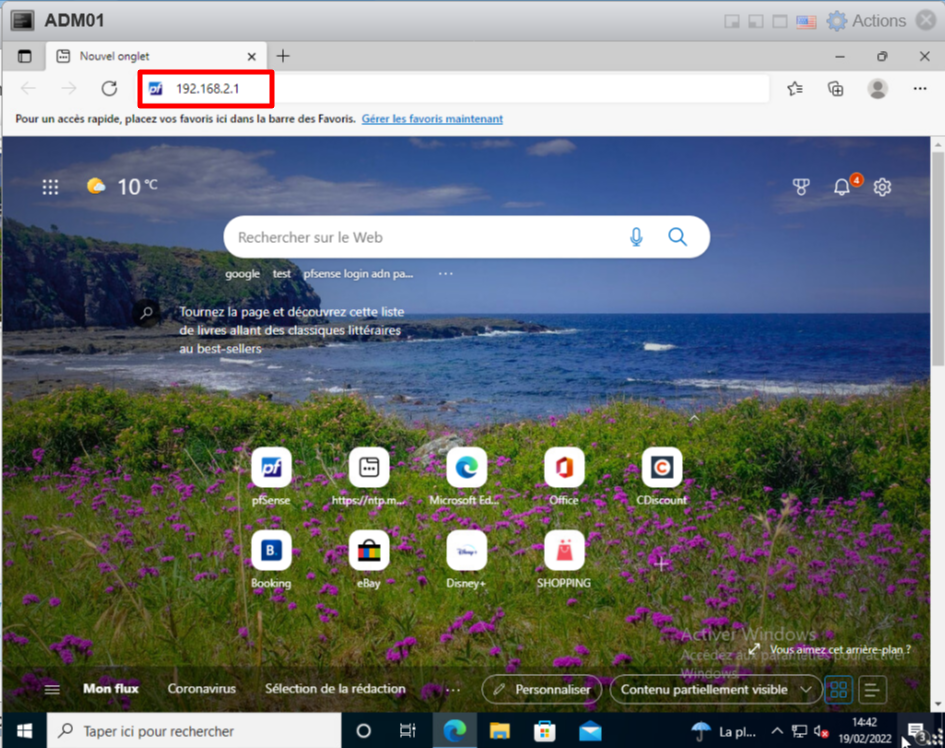

Entrer dans la barre d’url l’IP du pfSense de l’interface réseau par laquelle votre machine y est racordée, ici 192.168.2.1:

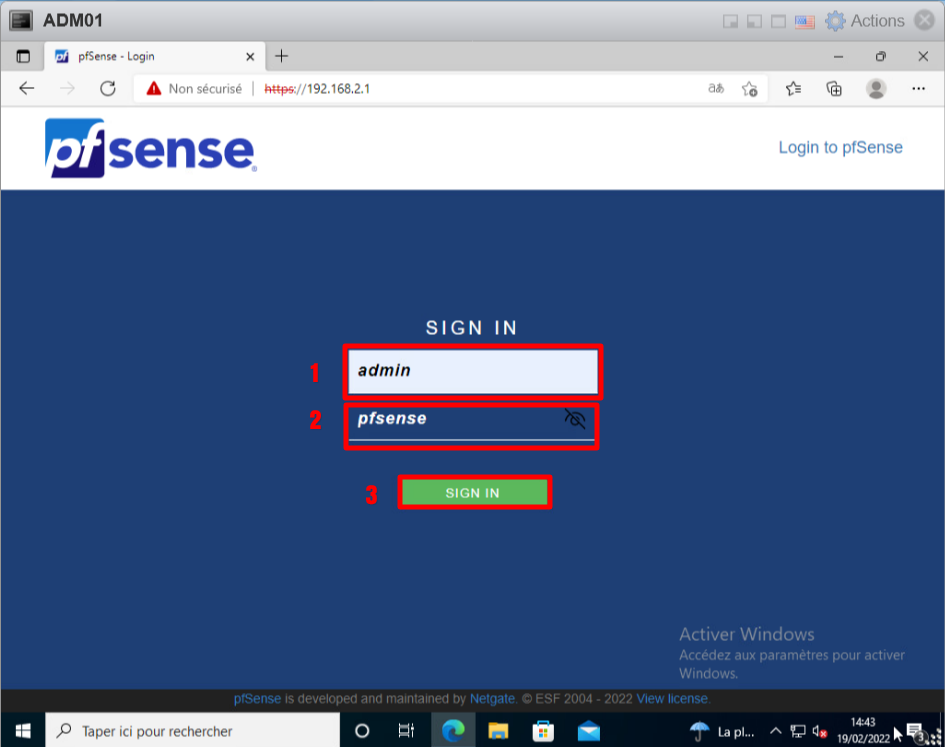

Entrer vos identifiants, ou les identifiants par défaut (1) et (2)
Cliquer sur “SIGN IN” pour continuer (3):

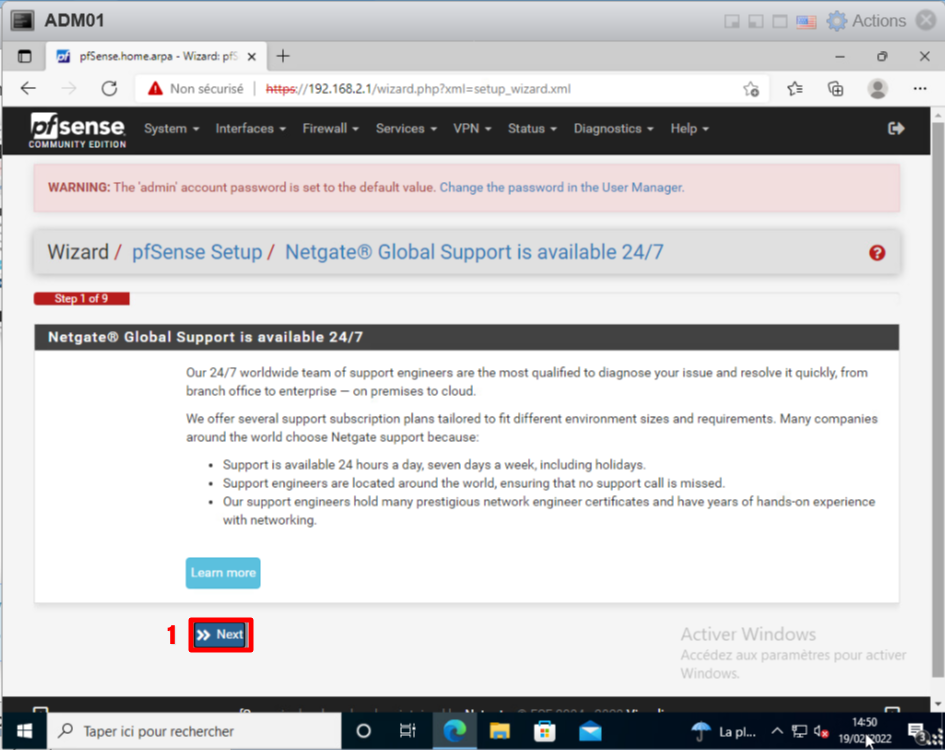

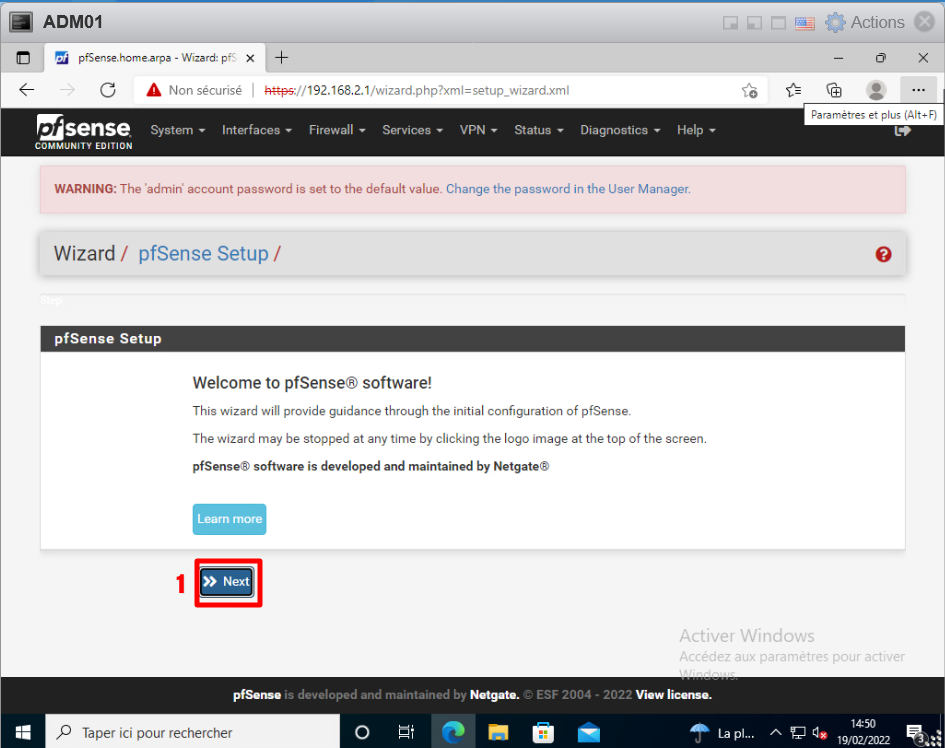

Cliquer sur “NEXT” (1):
Cliquer sur “NEXT” (1):

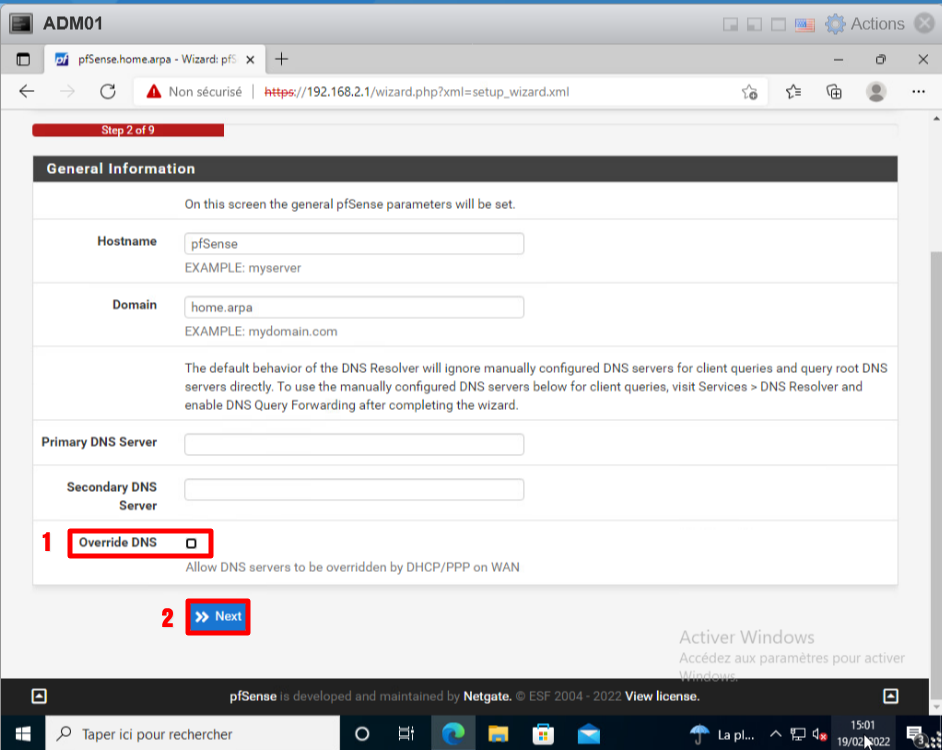

Décocher “Override DNS” (1)
Cliquer sur “NEXT” (2):

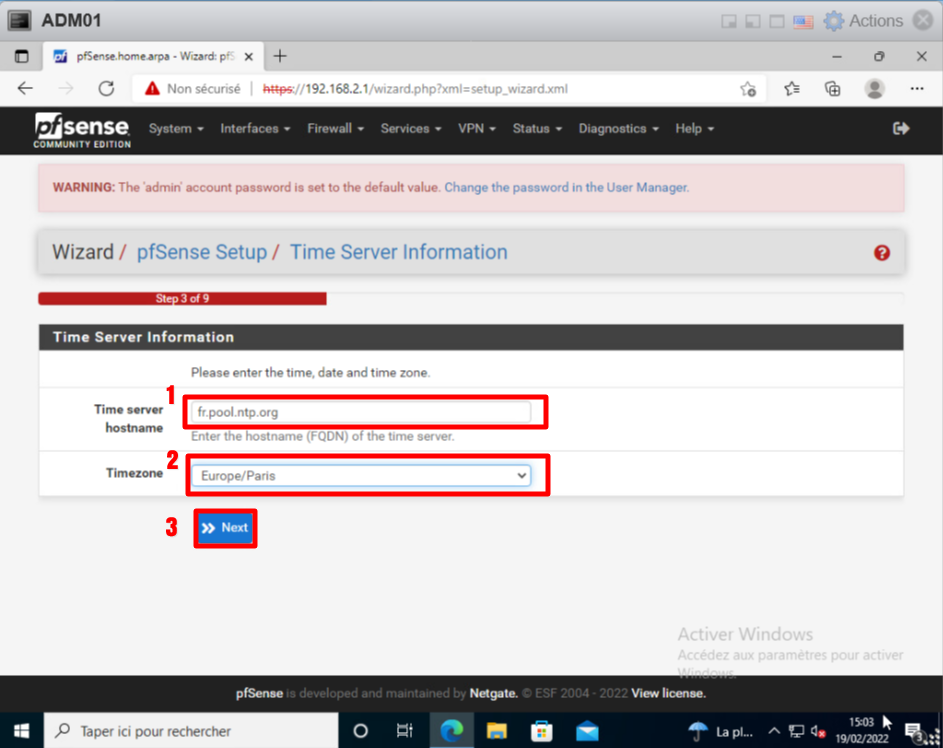

Entrer “fr.pool.ntp.org” dans “Time server hostname” (1)
Sélectionner “Europe/Paris” dans “Timezone” (2)
Cliquer sur “NEXT” (3):

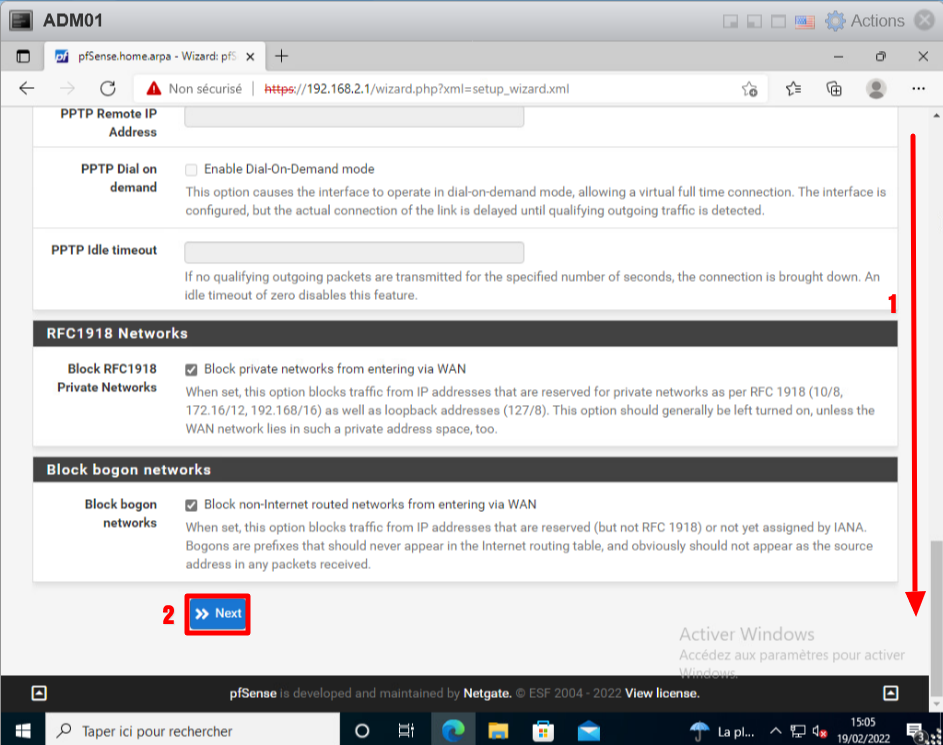

Descendre en bas de la page (1)
Cliquer sur “NEXT” (2):
Vérifier que l’auto-complétion de l’adresse LAN IP et du mask de sous-réseau du pfSense correspondent bien aux valeurs entrées précédemment dans la configuration du pfSense (1) (2)
Cliquer sur “NEXT” (3):

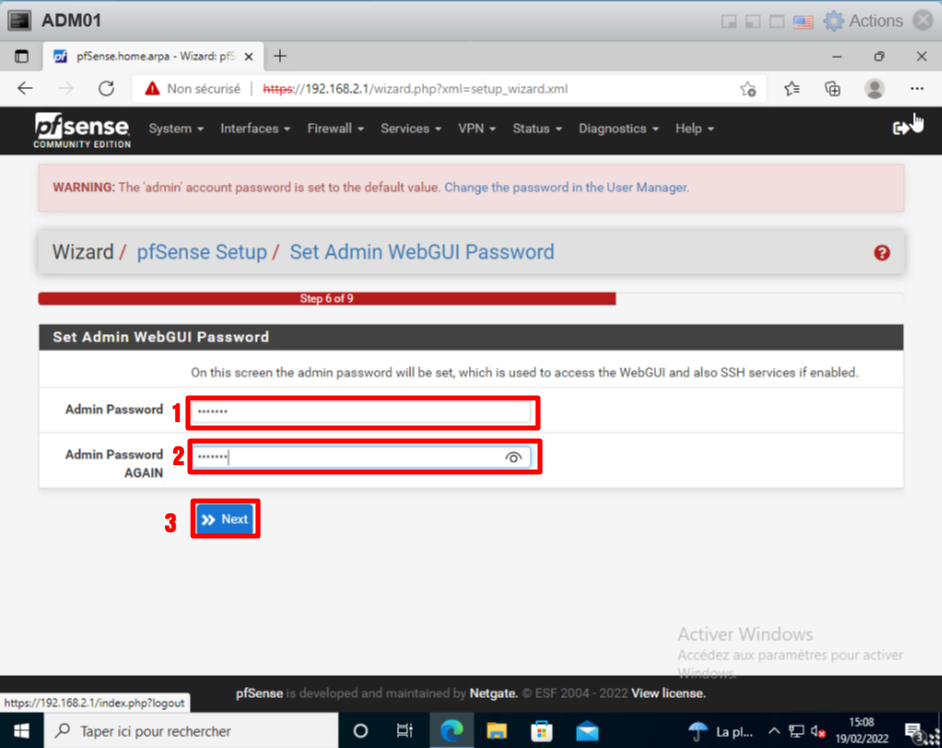

Changer le mot de passe administrateur par défaut de l’interface web pfSense (1)
Confirmer la saisie (2)
Cliquer sur “NEXT” (3):

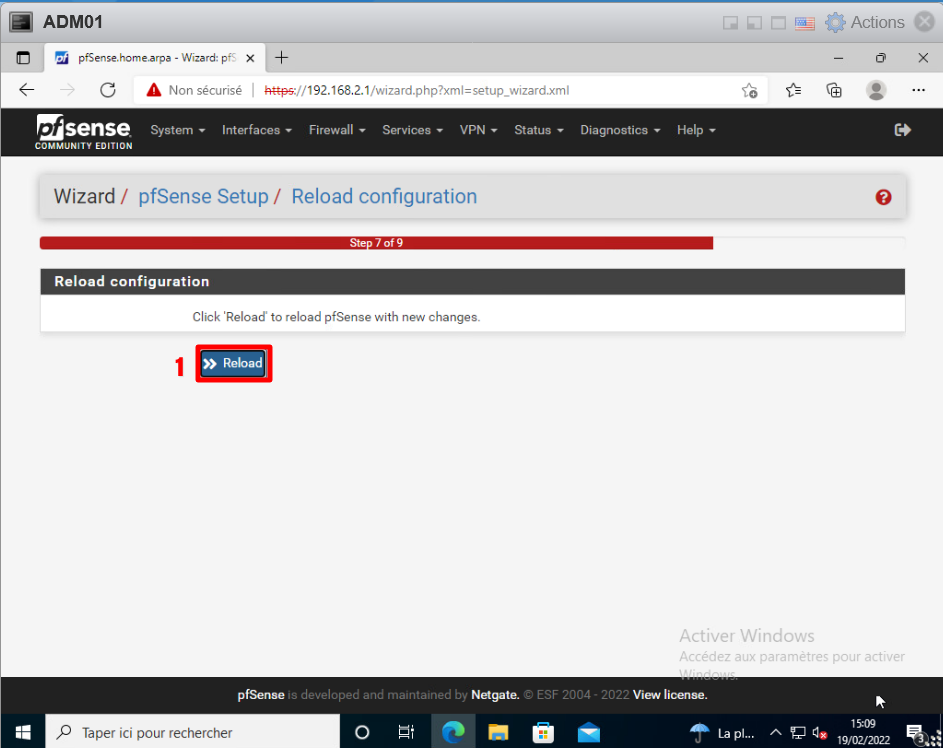

Cliquer sur “Reload” (1):

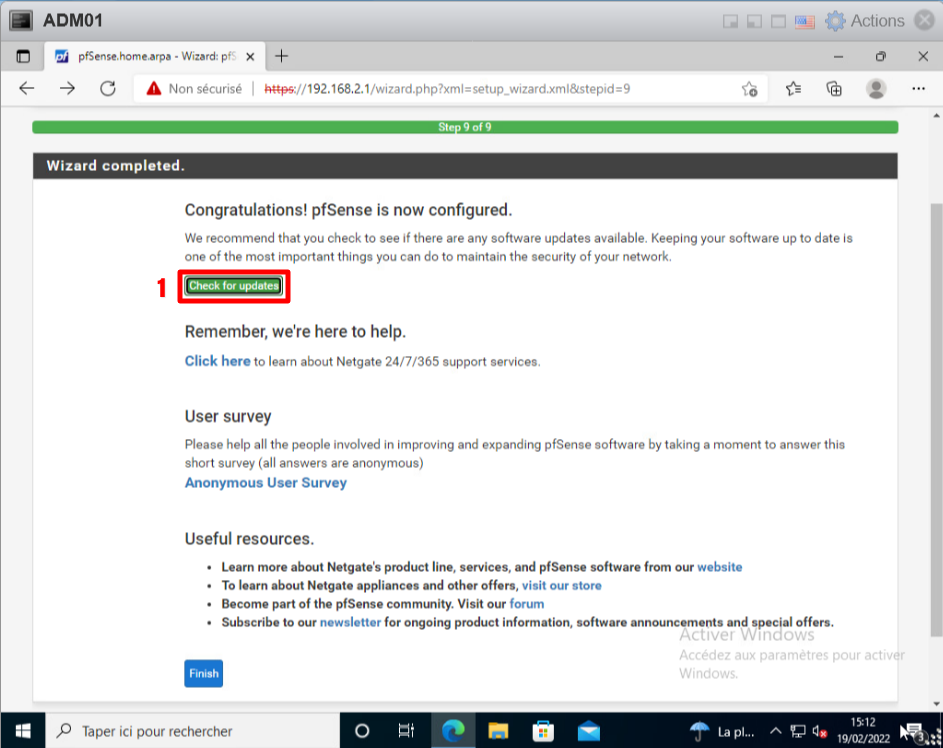

Cliquer sur “Check for updates” (1):

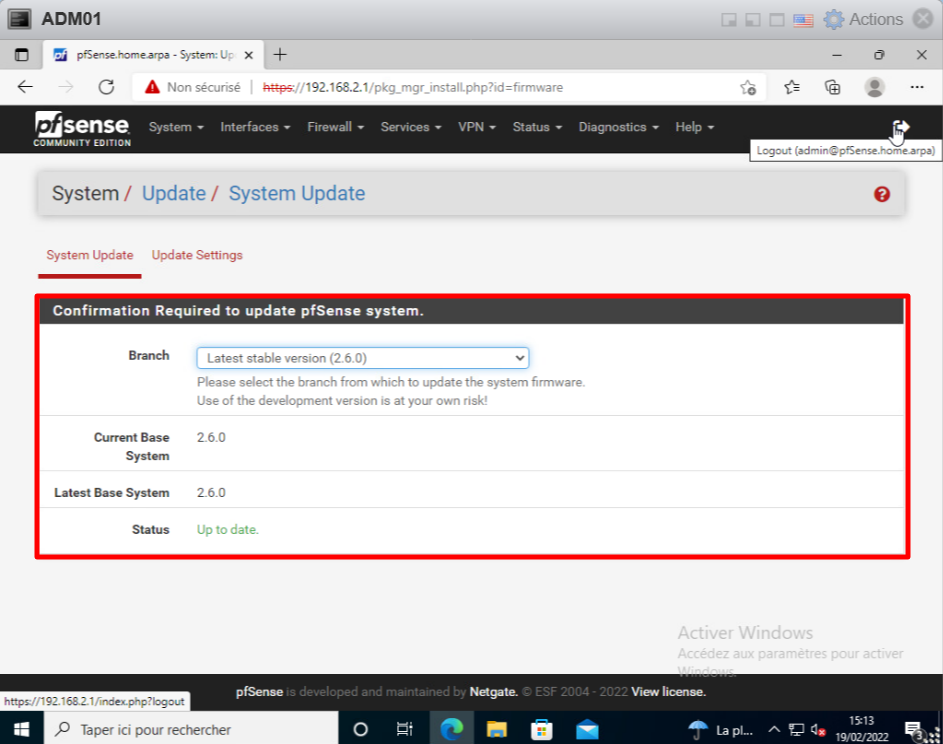

Vérifier que le pfSense est à jour. Sinon, sélectionner une nouvelle version dans “Branch”:

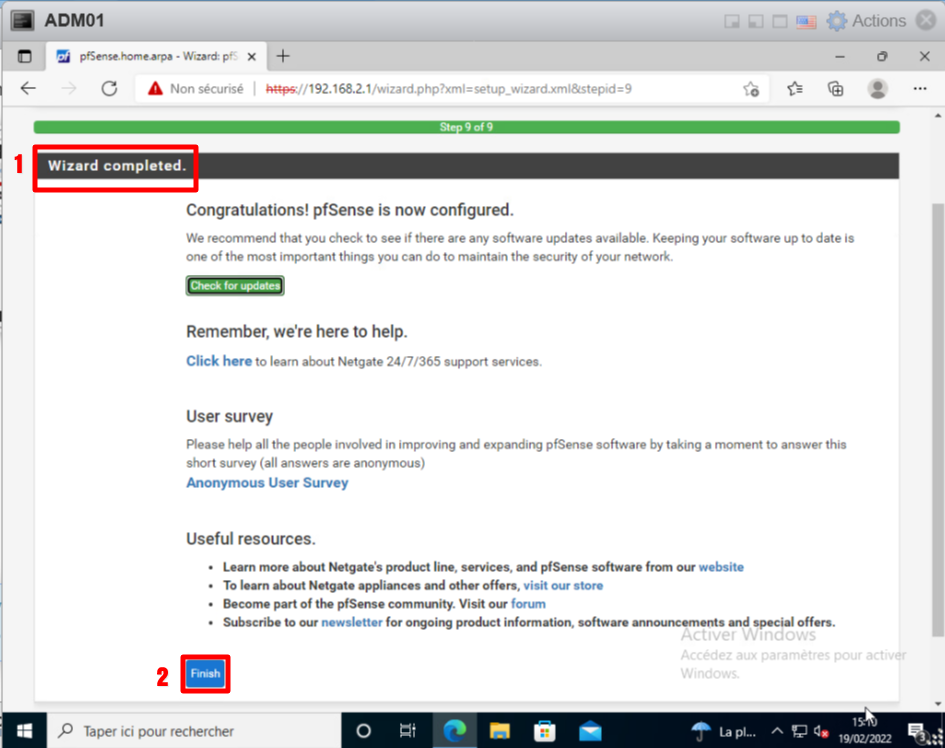

La configuration du Wizard est terminée (1)
Cliquer sur “Finish” (2):

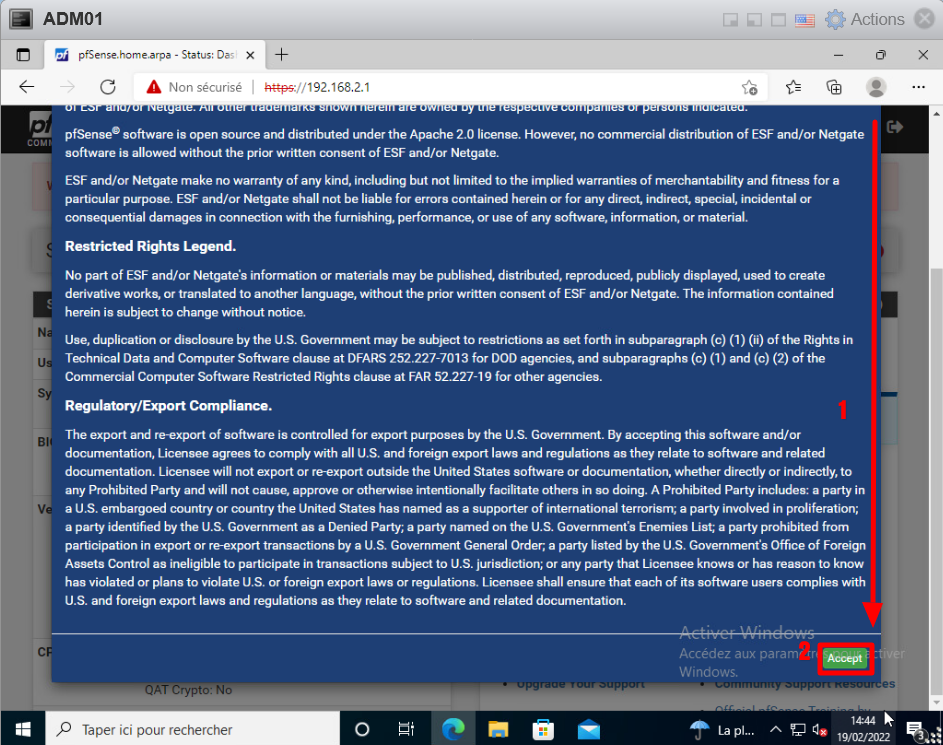

Descendre en bas de la page (1)
Cliquer sur “Accepter” (2):

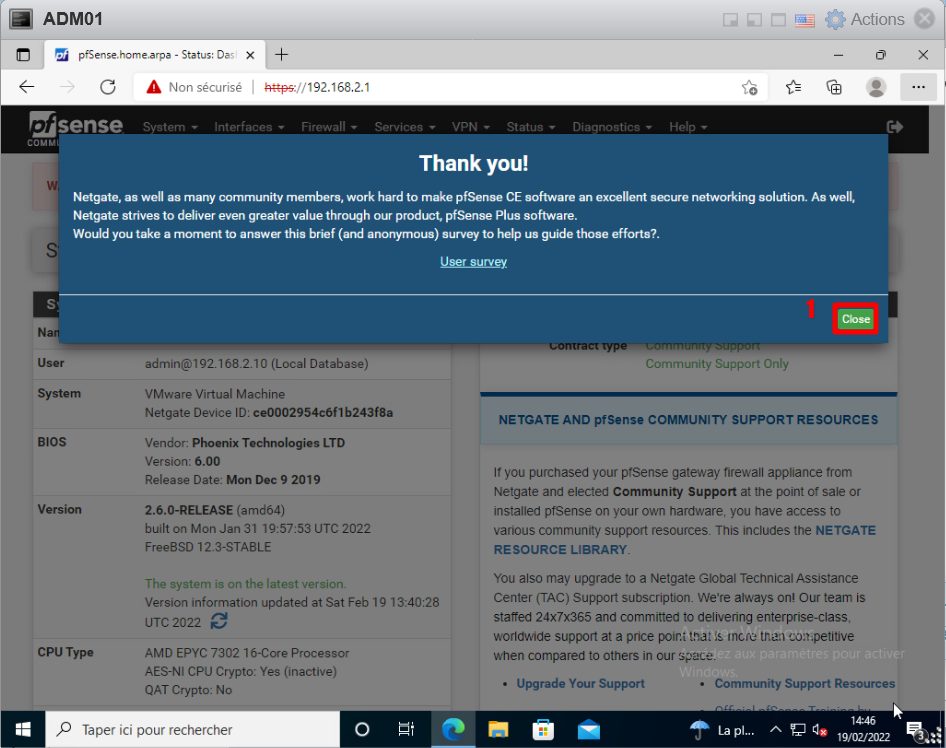

Cliquer sur “Close” (1):
Créons maintenant les règles du pfSense.

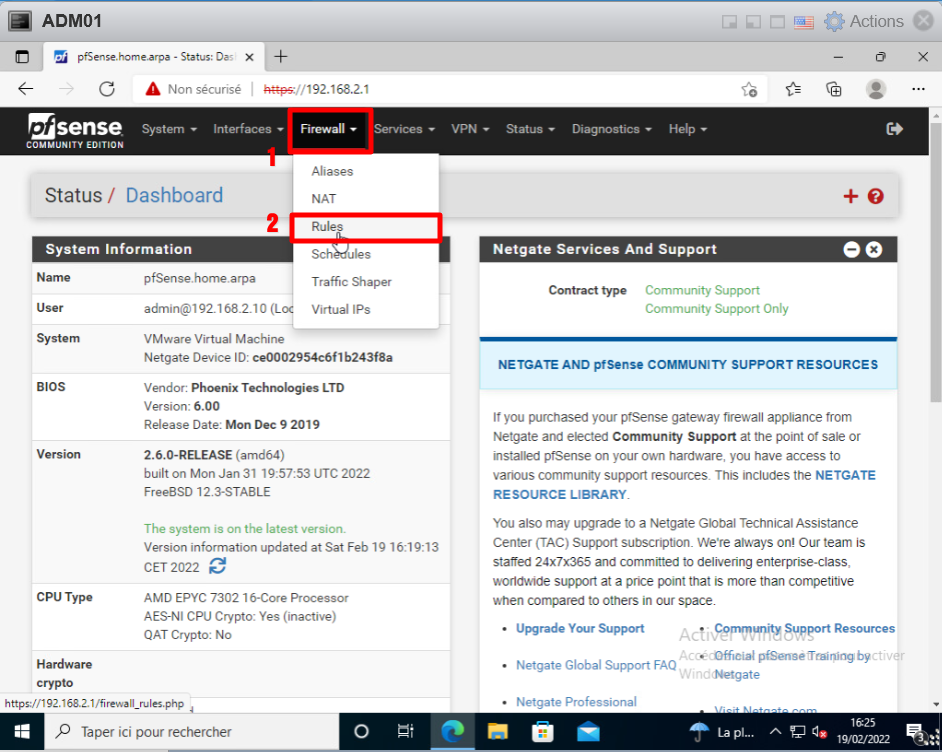

Cliquer sur “Firewall” (1)
Cliquer sur “Rules” (2) pour les éditer:

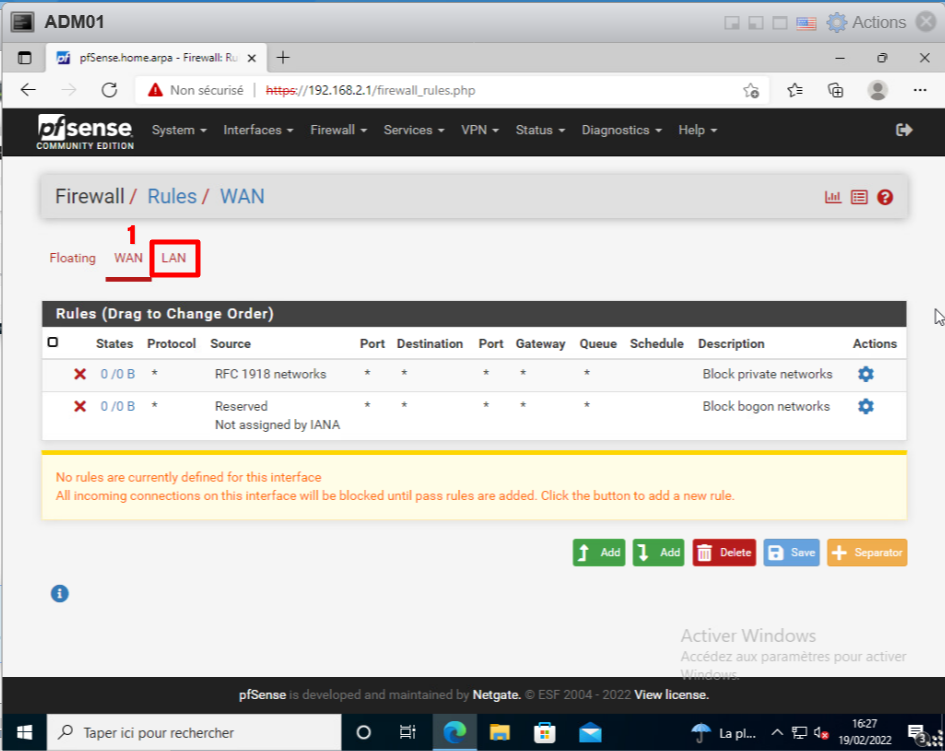

Cliquer sur “LAN” (1):

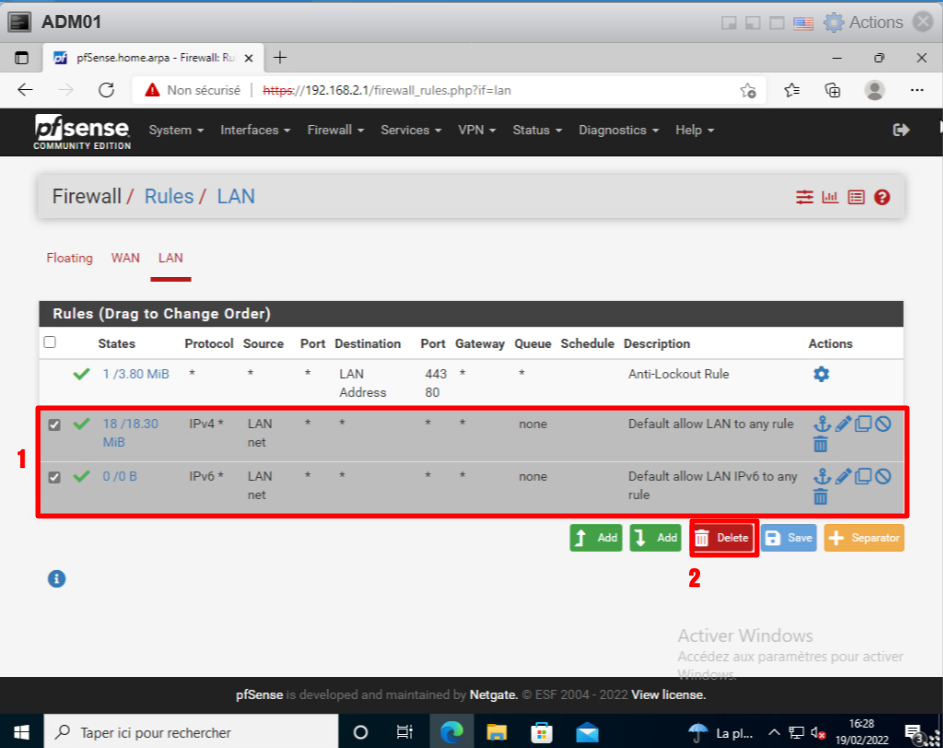

Sélectionner les règles par défaut (1)
Cliquer sur “Delete” (2):

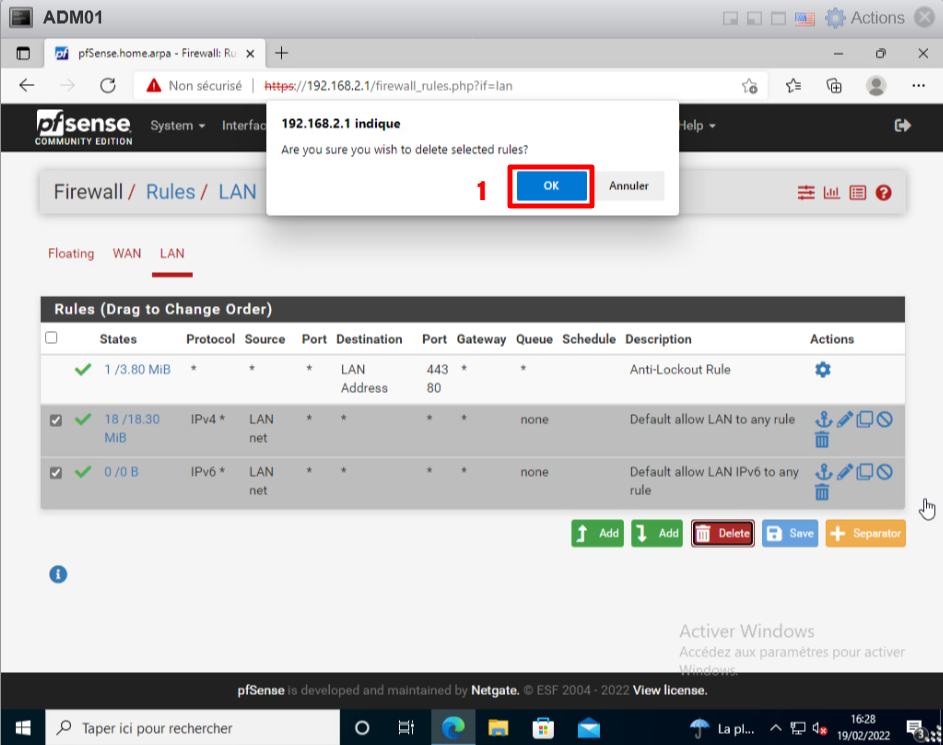

Cliquer sur “OK” (1) pour confirmer les suppression:

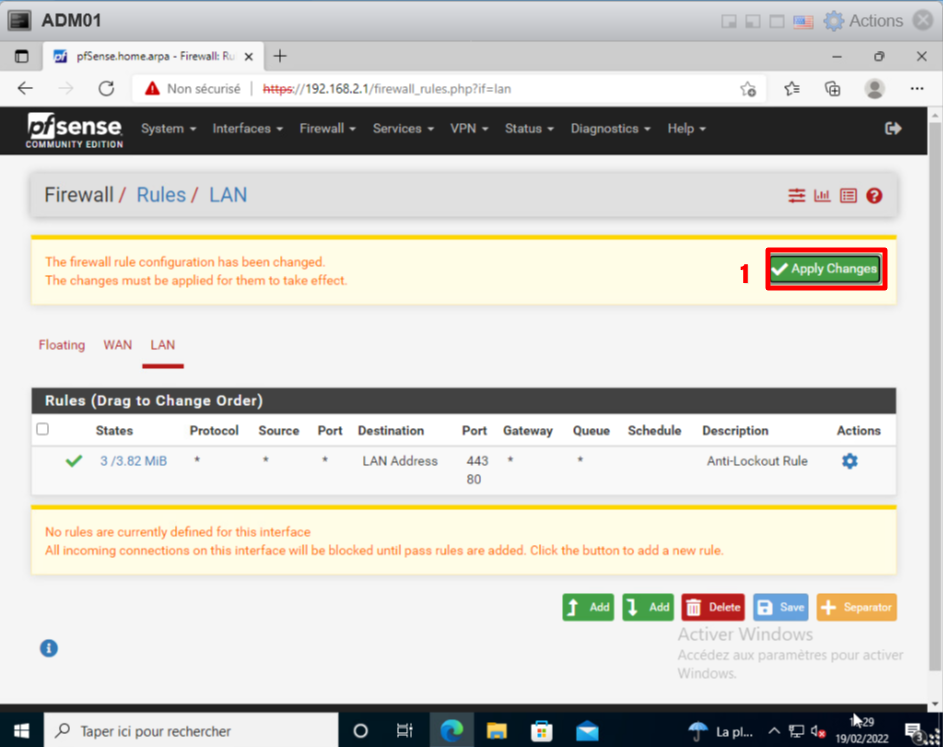

Cliquer sur “Apply Changes” (1) pour rendre effectif le nouveau jeu de règles dans le pfSense:

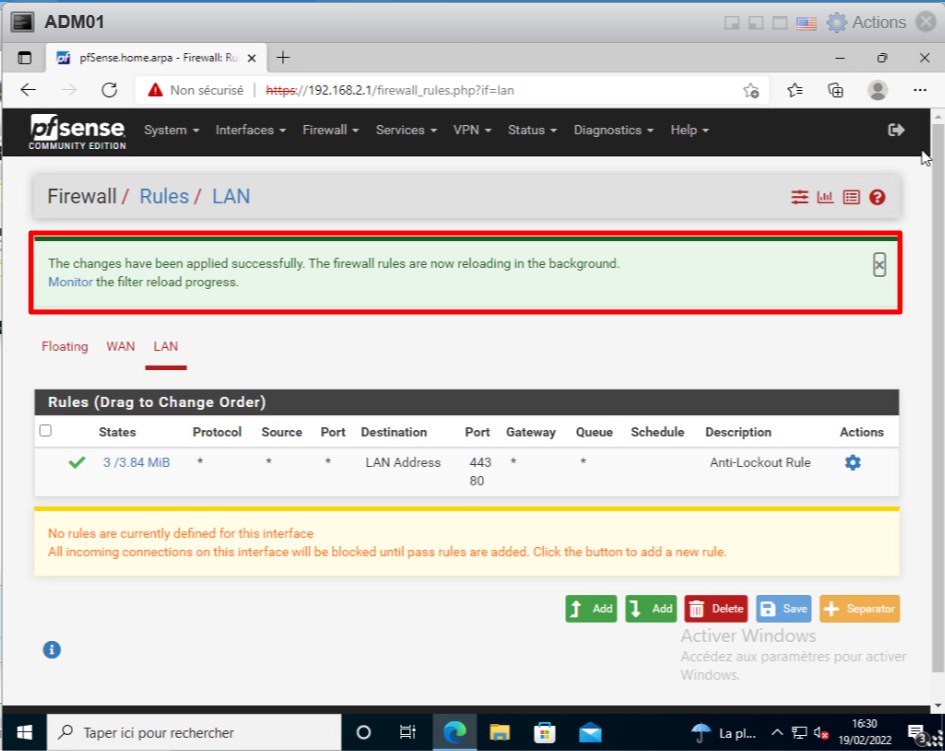

Un message de confirmation des changements apparaît.

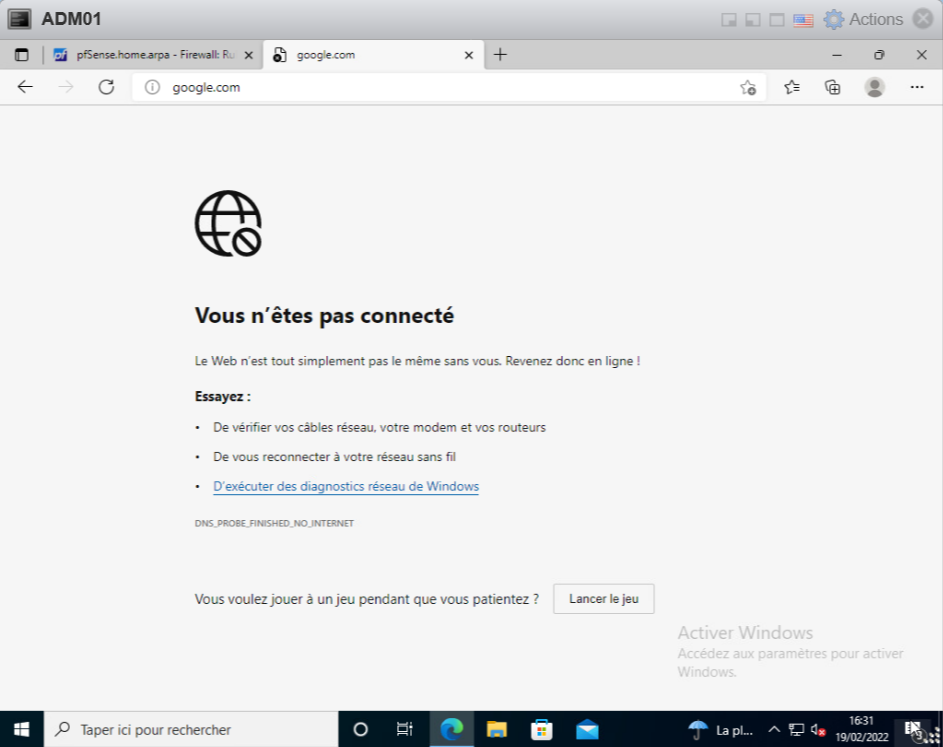

On remarque maintenant que nous n’avons plus accès à internet depuis ADM01 car les paquets sont filtrés. Les règles par défaut ayant été supprimées, il est désormais impossible de communiquer avec le monde extérieur par pfsense-DM1.
Nous allons ajouter une règle qui laisse passer les paquets HTTP.

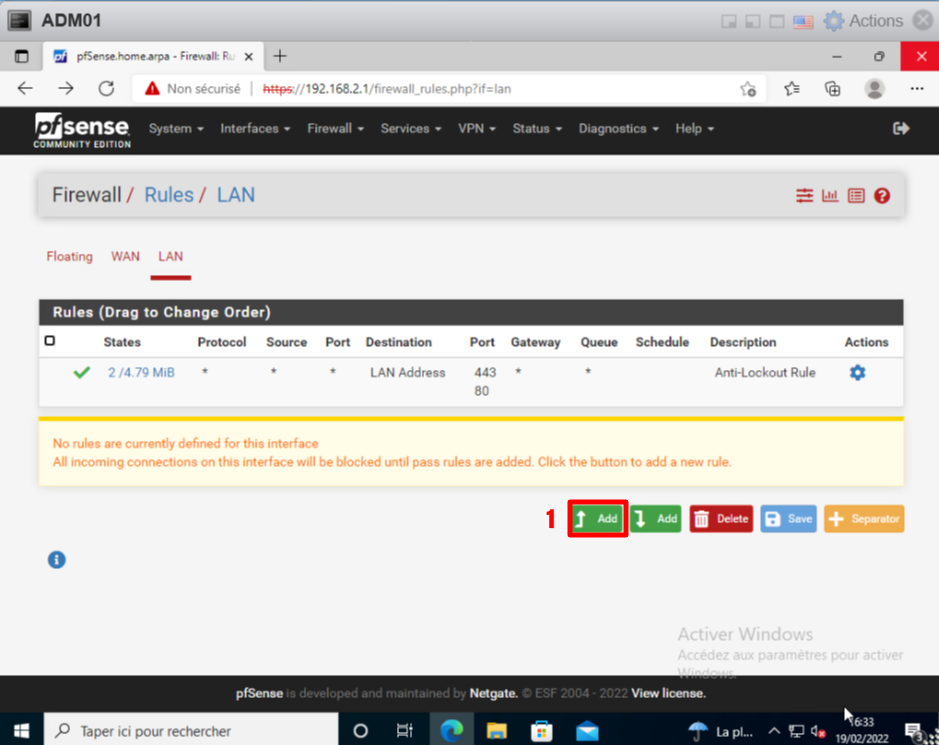

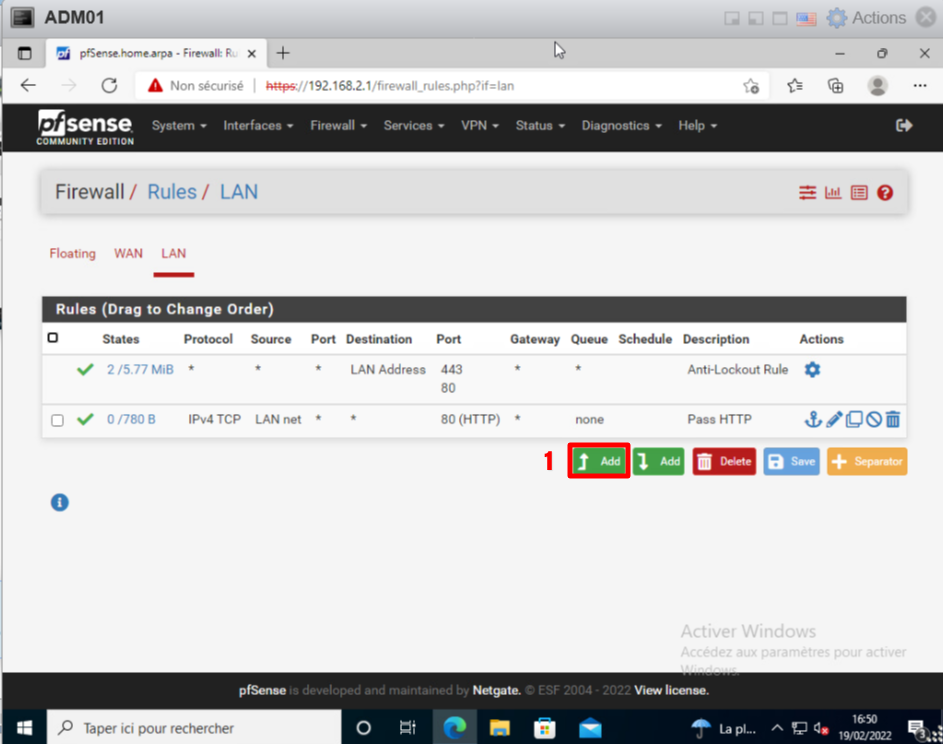

Cliquer sur “Up add” pour ajouter un règle en tête de liste (1):
Sélectionner l’“Action” “Pass” (1)
Sélectionner l’“Interface” “LAN” (2)
Sélectionner l’“Address” “IPv4” (3)
Sélectionner le “Protocol” “TCP” (4)
Descendre pour accéder aux paramètres suivants (5):
Sélectionner la “Source” “LAN net” (6)
Sélectionner la “destination” “any” (7) pour permettre à n’importe quel destinataire de recevoir les paquets HTTP.
Sélectionner les ports qui vont emettre et recevoir les paquets HTTP, 80 (8)
Donner une description compréhensible (9) à votre nouvelle règle afin de pouvoir comprendre ce qu’elle fait depuis le menu des règles
Descendre pour accéder aux paramètres suivants (10):
Sauvegarder la règle en cliquant sur “Save” (1):

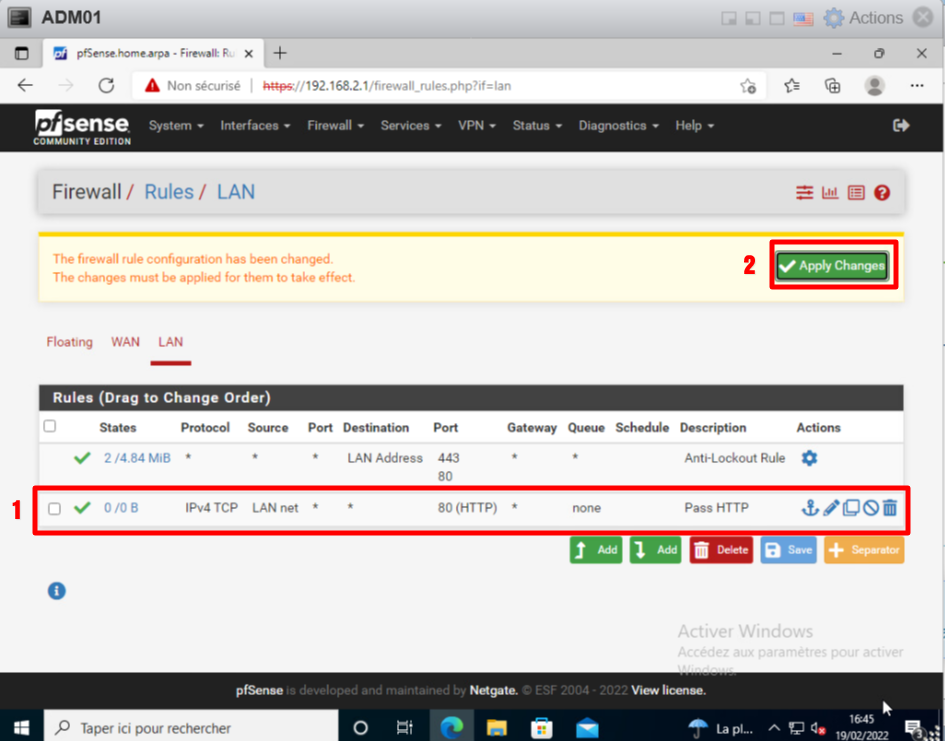

Vérifier que la crétion a bien fonctionnée (1)
Cliquer sur “Apply Changes” (2):

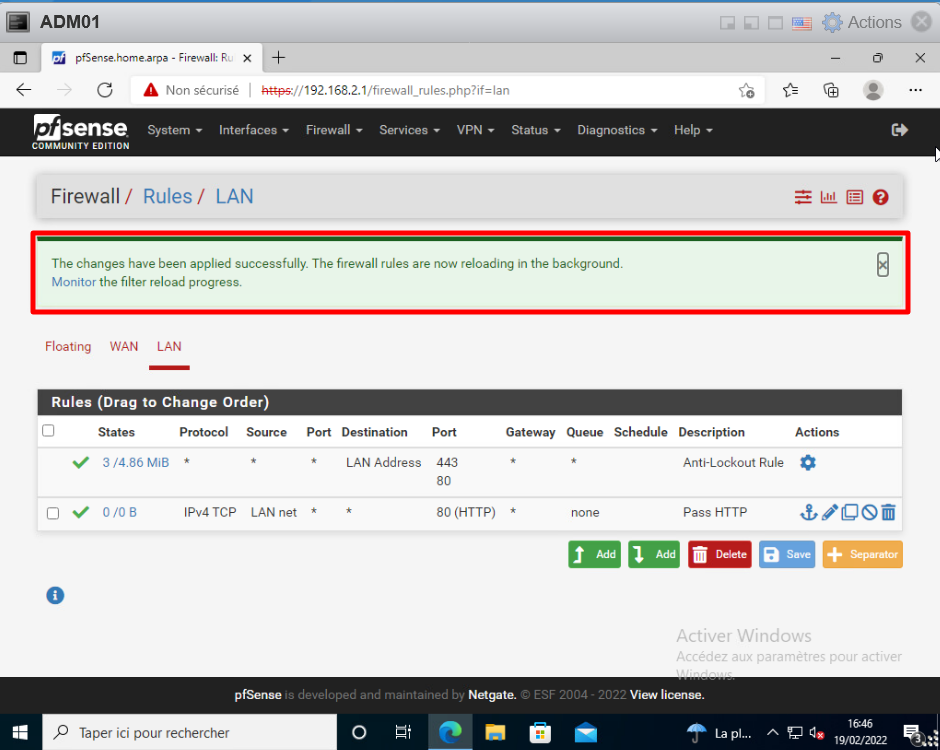

Un message de confirmation des changements apparaît.
Nous allons ajouter une règle qui laisse passer les paquets HTTPS.
Cliquer sur “Up add” pour ajouter un règle en tête de liste (1):

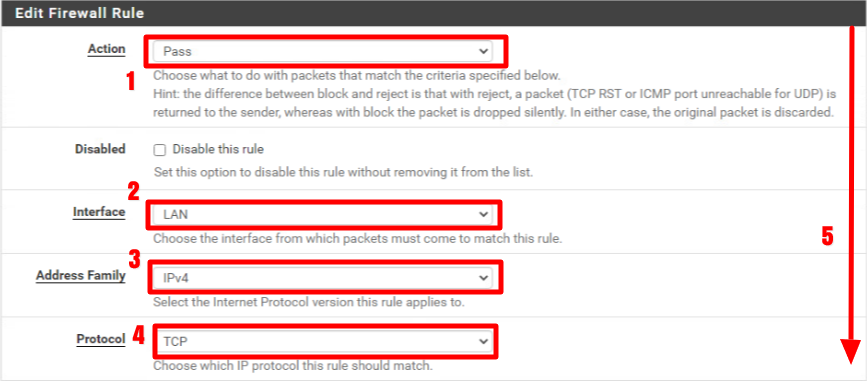

Sélectionner l’“Action” “Pass” (1)
Sélectionner l’“Interface” “LAN” (2)
Sélectionner l’“Address” “IPv4” (3)
Sélectionner le “Protocol” “TCP” (4)
Descendre pour accéder aux paramètres suivants (5):

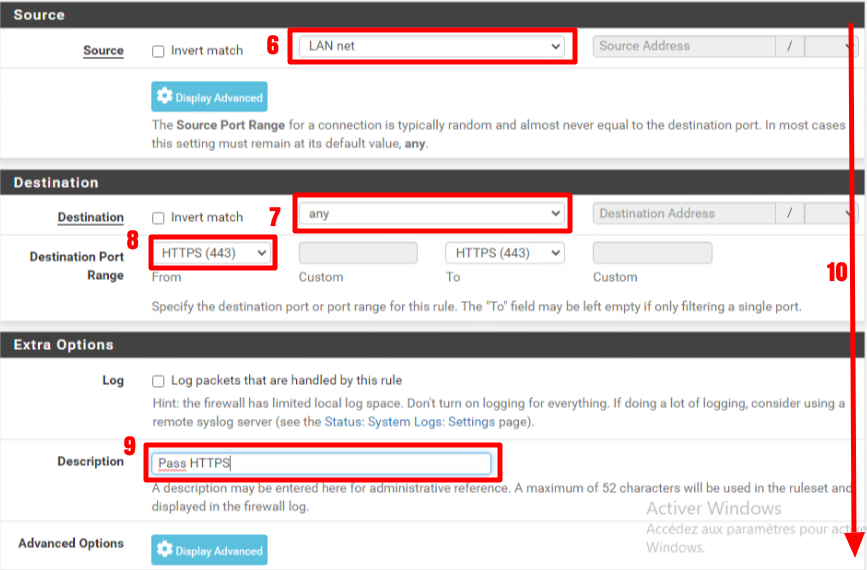

Sélectionner la “Source” “LAN net” (6)
Sélectionner la “destination” “any” (7) pour permettre à n’importe quel destinataire de recevoir les paquets HTTPS.
Sélectionner les ports qui vont emettre et recevoir les paquets HTTPS, 443 (8)
Donner une description compréhensible (9) à votre nouvelle règle afin de pouvoir comprendre ce qu’elle fait depuis le menu des règles
Descendre pour accéder aux paramètres suivants (10):

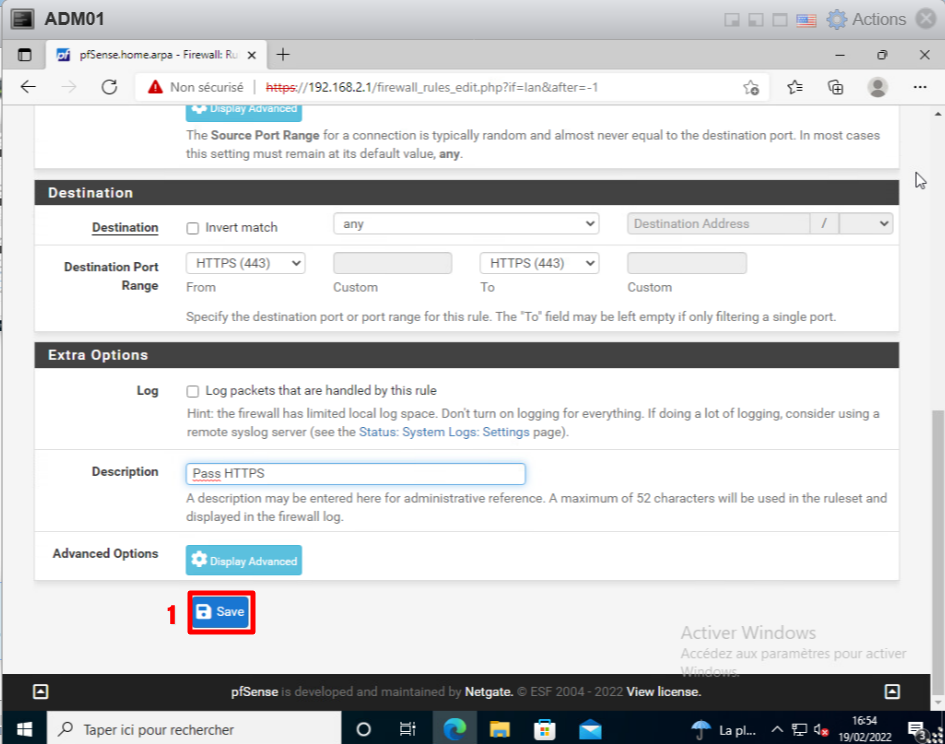

Sauvegarder la règle en cliquant sur “Save” (1):

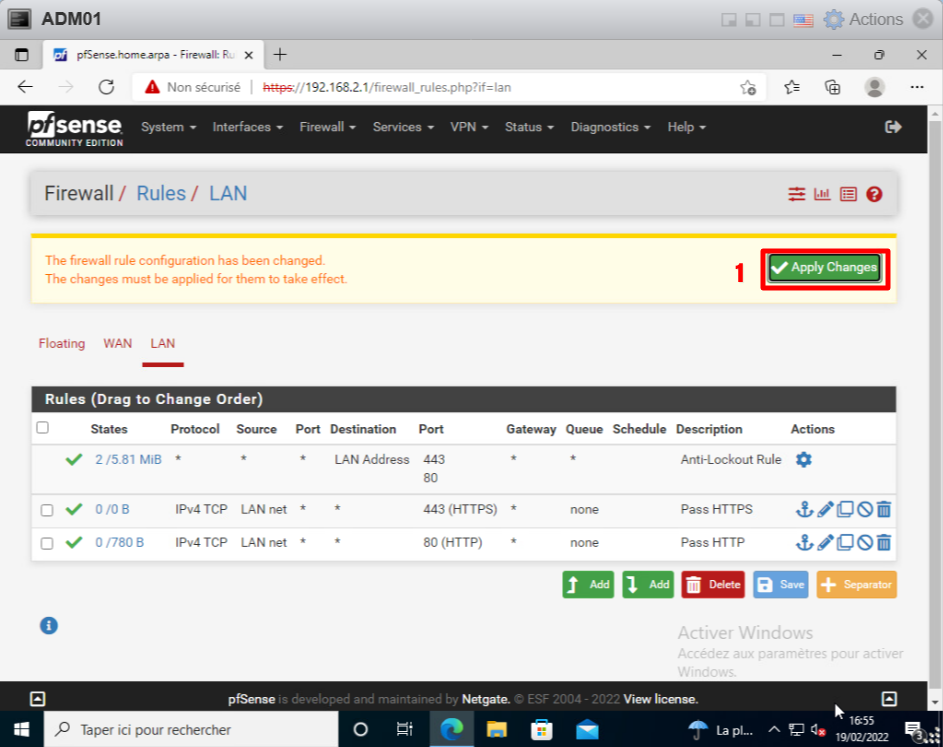

Cliquer sur “Apply Changes” (1):
Nous allons ajouter une règle qui laisse passer les requête depuis DC01 uniquement.

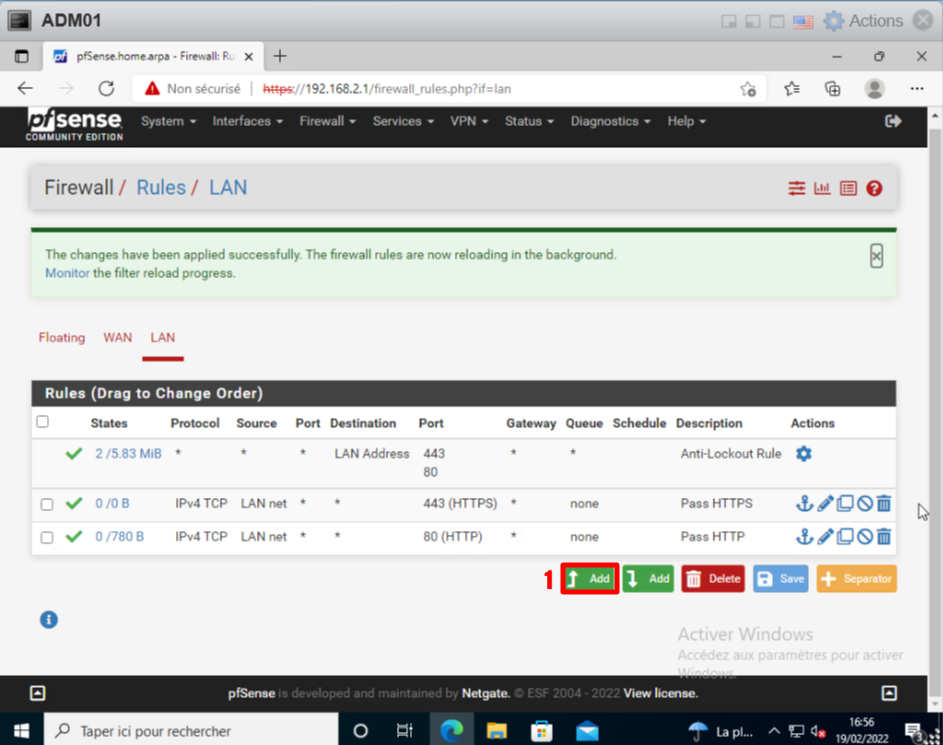

Cliquer sur “Up add” pour ajouter un règle en tête de liste (1):

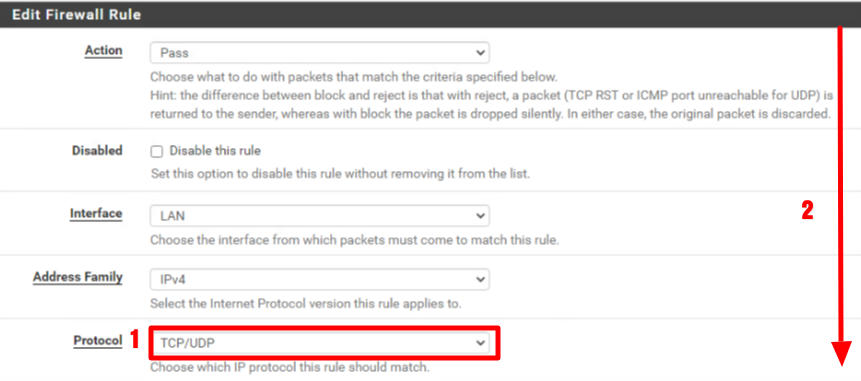

Sélectionner le “Protocol” “TCP/UDP” (1)
Descendre pour accéder aux paramètres suivants (2):

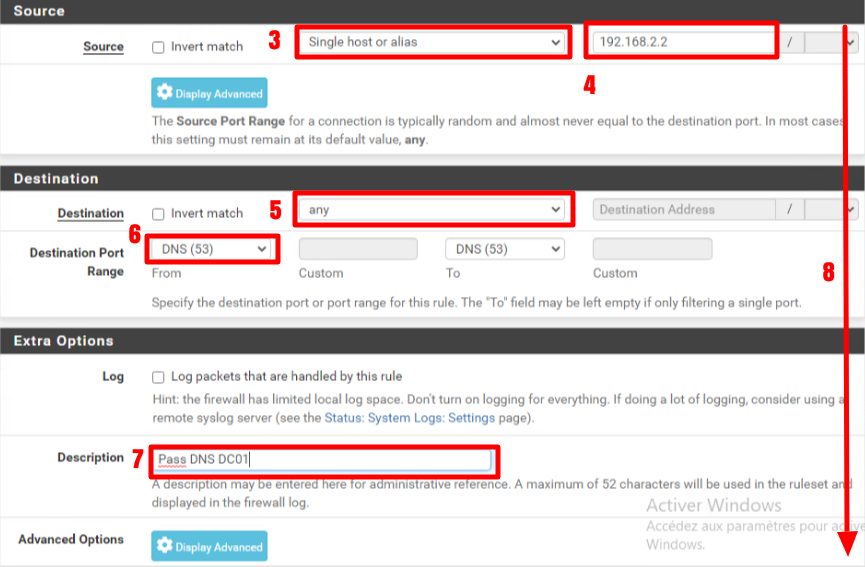

Sélectionner la “Source” “Single host or alias” pour n’autoriser que DCO1 comme émetteur (3)
Entrer l’adresse IPv4 de DC01, 192.168.2.2 (4)
Sélectionner la “Destination” “any” (5)
Sélectionner le port d’origine 53 (6), utilisé pour les requêtes DNS
Donner une description compréhensible (7) à votre nouvelle règle afin de pouvoir comprendre ce qu’elle fait depuis le menu des règles
Descendre pour accéder aux paramètres suivants (8):
Sauvegarder la règle en cliquant sur “Save” (1):

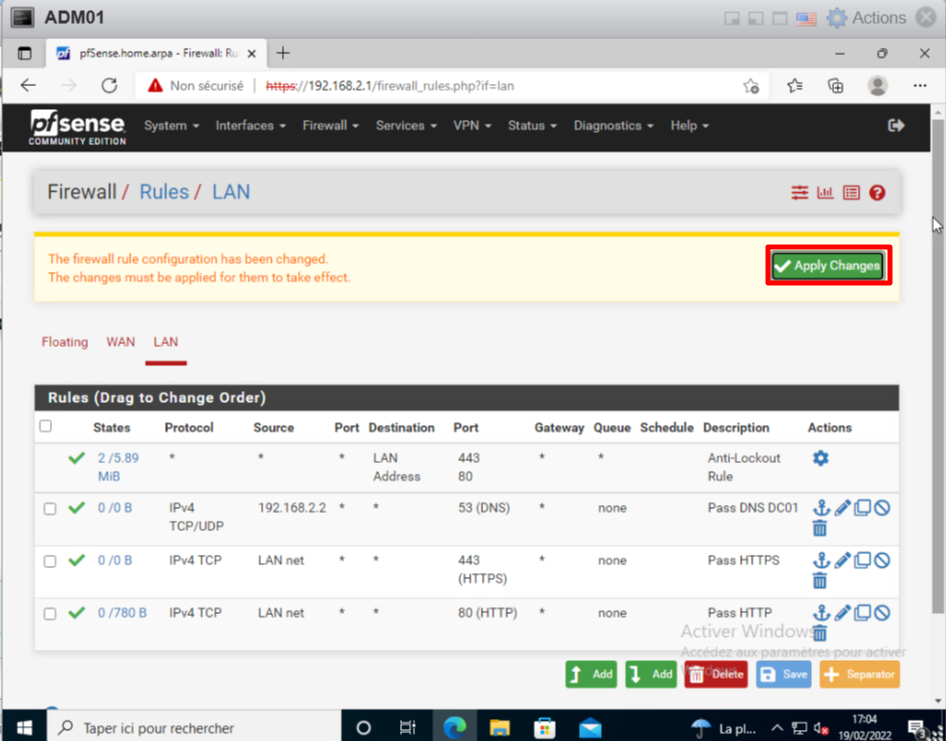

Cliquer sur “Apply Changes” (1):

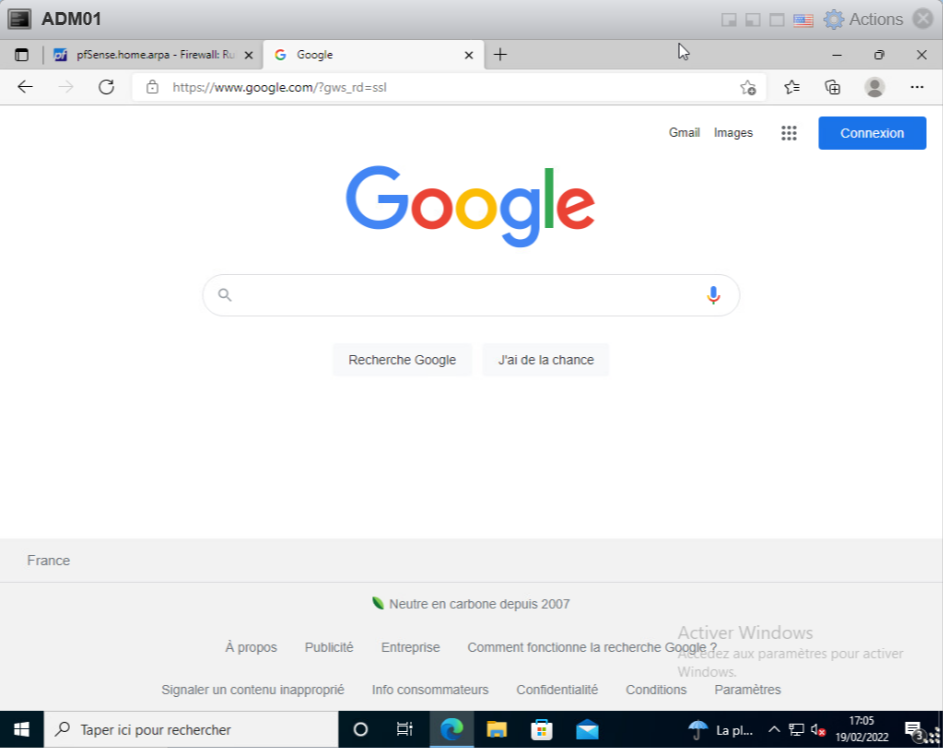

Vérifier dans un navigateur que les filtres DNS, HTTP et HTTPS sont fonctionnels en effectuant une recherche sur votre navigateur:
