vSwitch
Installation du vSwitch
Le vSwitch virtuel va permettre d’interconnecter les différents appareils qui vont composer le réseau local.

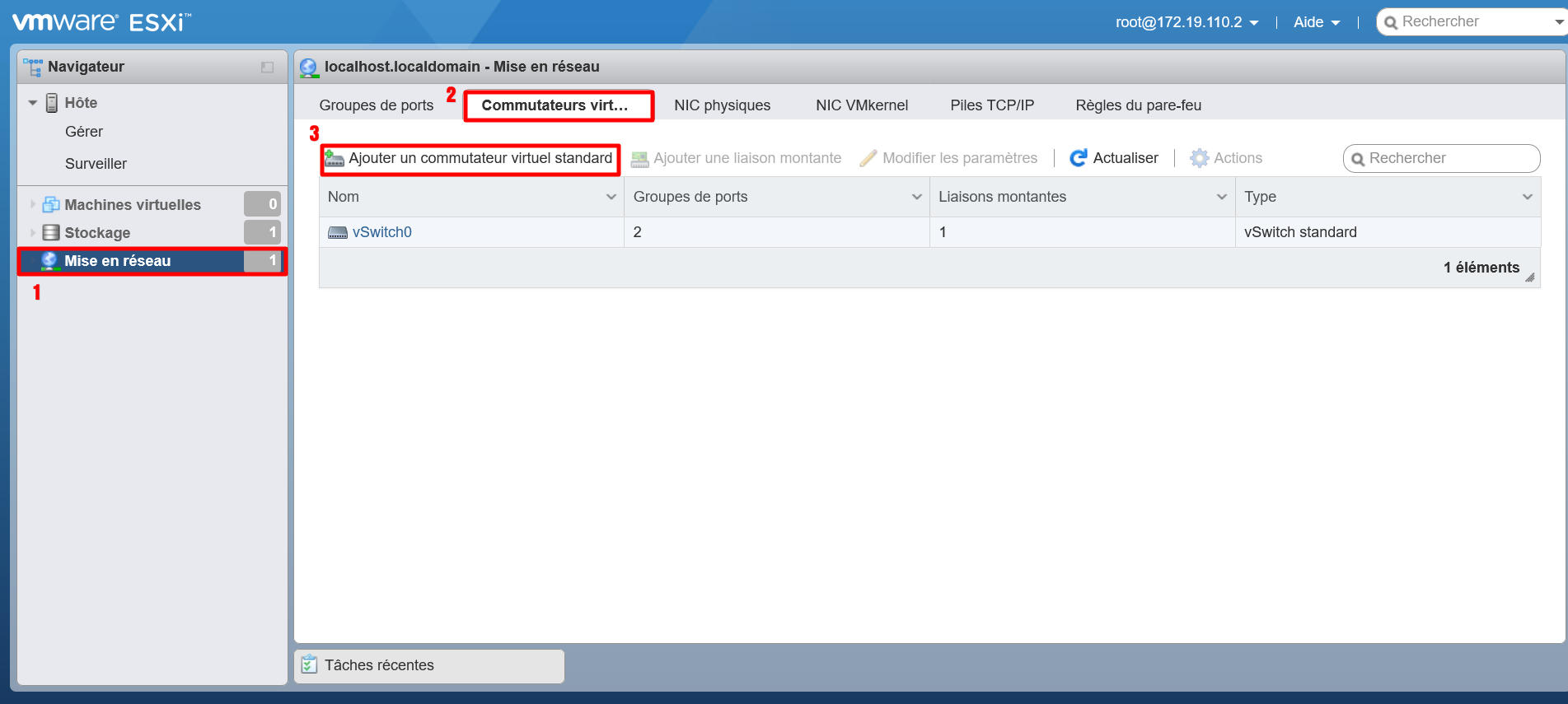

Cliquer sur “Mise en réseau” dans le menu Navigateur (1)
Cliquer sur “Commutateurs virtuels” (vSwitchs) (2)
Cliquer sur “Ajouter un commutateur virtuel standard” (3):

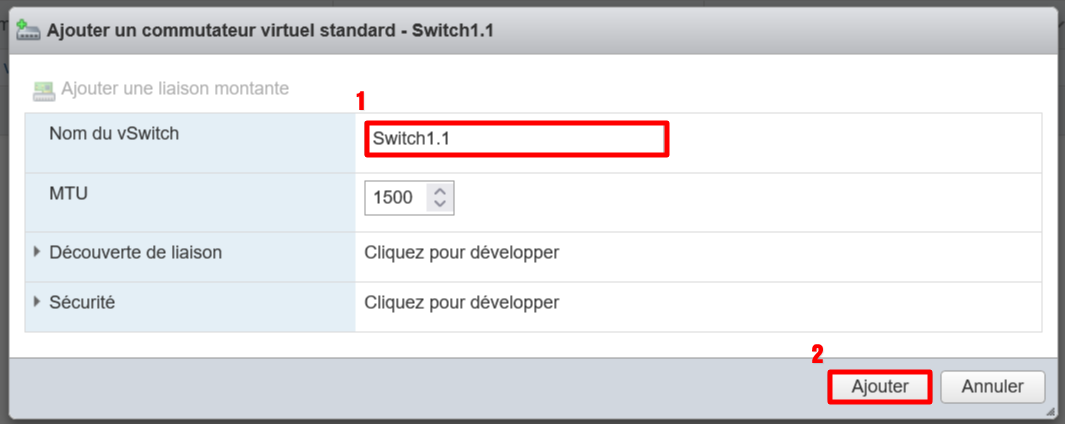

Entrer un nom au nouveau commutateur virtuel (1)
Cliquer sur “Ajouter” pour finaliser la création (2):

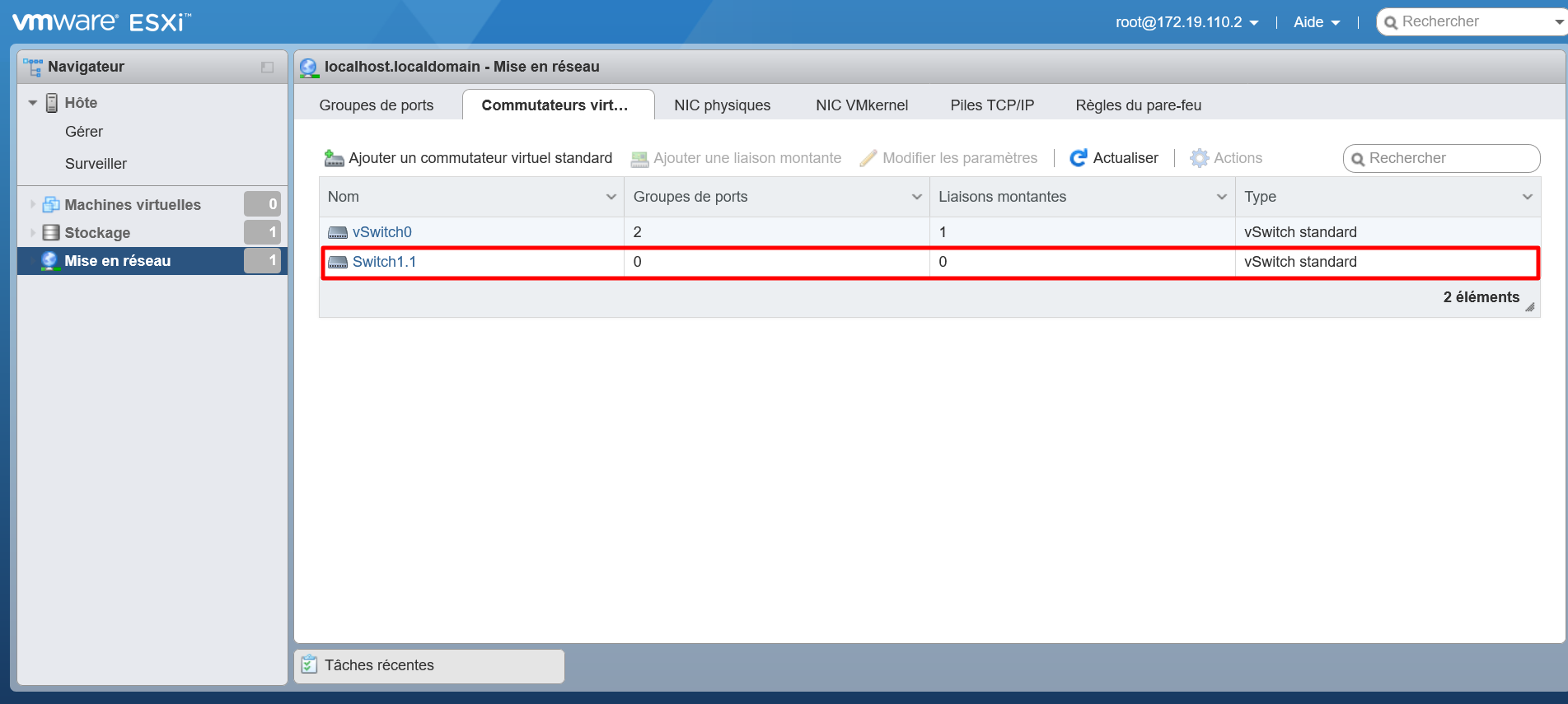

Vérifier que le vShwitch a effectivement été créé:
Pour rendre le vSwitch fonctionnel, il faut lui créer un nouveau groupe de ports.

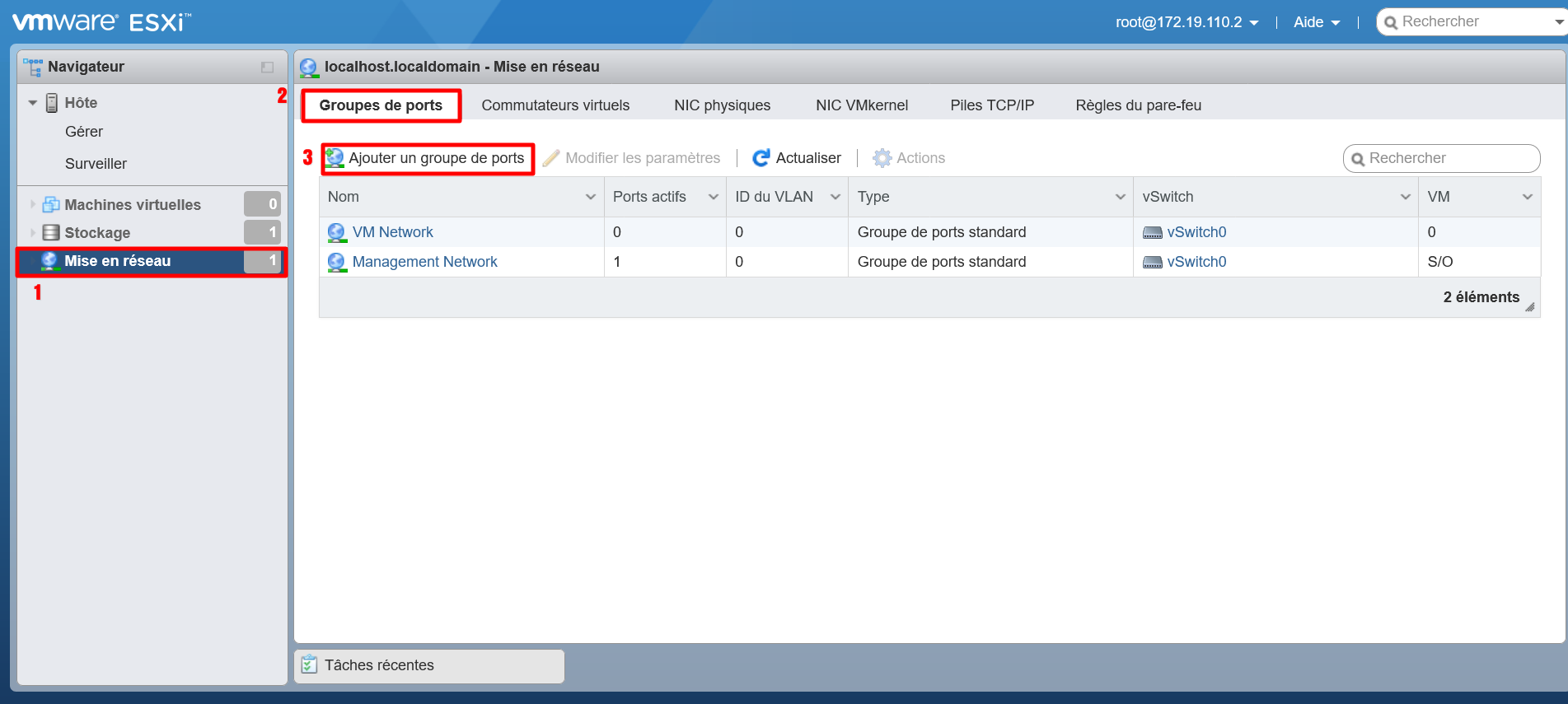

Cliquer sur “Mise en réseau” dans le menu Navigateur (1)
Cliquer sur “Groupes de ports” (2)
Cliquer sur “Ajouter un groupe de ports” (3):

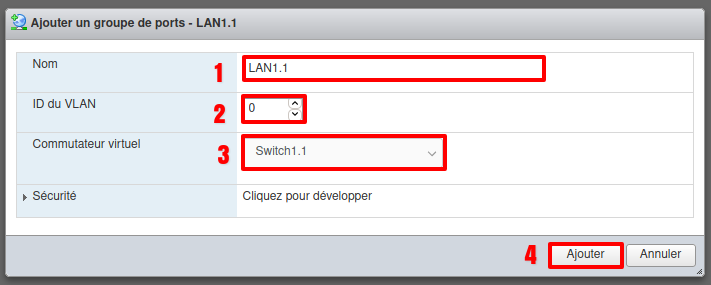

Entrer un nom au nouveau groupe de ports (1)
Sélectionner l’identifiant (ID) du VLAN, il doit être propre à ce groupe de ports sur ce vSwitch. Comme le vSwitch créé précédemment n’a pas encore de groupe de ports, on peut choisir 0 par défaut (2)
Séléctionner le vSwitch sur lequel le groupe de ports va être créé, ici Switch1.1 (3)
Appuyer sur “Ajouter” (4)

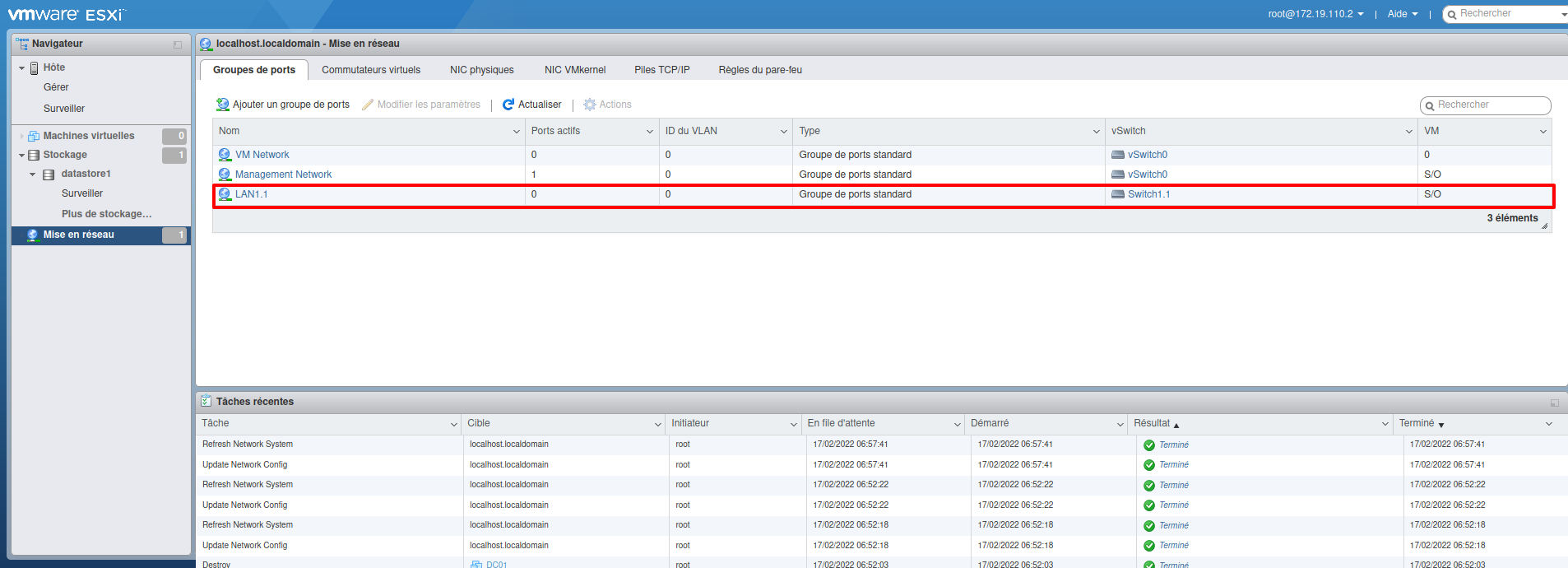

Vérifier que le groupe de ports a effectivement été créé:
